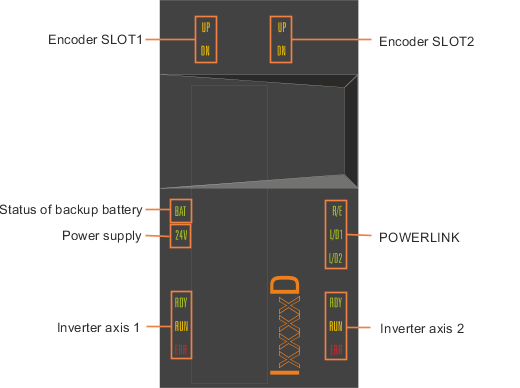

状态指标组

标签

颜色

功能说明

说明

电源连接

R/E

绿/红

准备就绪/出错

见 POWERLINK - LED状态指示器

L/D1

绿灯

端口1上的链接/数据活动

L/D2

绿色

端口2上的链接/数据活动

变频器轴1

RDY

绿色

准备就绪

见 RDY, RUN, ERR (8BVI, 8BVP, 8B0P) - LED状态指示灯

RUN

橙色

运行

ERR

红色

错误

变频器轴2

RDY

绿色

准备就绪

见逆变器轴1

RUN

橙色

运行

ERR

红色

错误

备用电池的状态

BAT

绿/红

准备就绪/出错

见 备用电池 - LED状态指示灯

电源供应

24 V

绿灯

24 V OK

24 V模块电源电压在公差范围内。

编码器SLOT1

UP

橙色

编码器旋转方向+

表示所连接的编码器的位置正向变化。编码器位置变化越快，LED灯就越亮。

DN

橙色

编码器的旋转方向 -

表示所连接的编码器的位置正在向负方向变化。编码器位置变化越快，LED灯就越亮。

编码器SLOT2

UP

橙色

编码器的旋转方向+

参见编码器SLOT1

DN

橙色

编码器的旋转方向 -
