ACOPOSmulti驱动系统的接地连接和屏蔽连接必须按照下列连接图进行。
信息
为了避免干扰，B&R建议在8BVF/8BVR/8BVP模块上的温度传感器连接器T+和T-用尽可能短的电线进行接线。尽可能在各个模块之间安装电线，使之相互平行。
8B0F线路滤波器

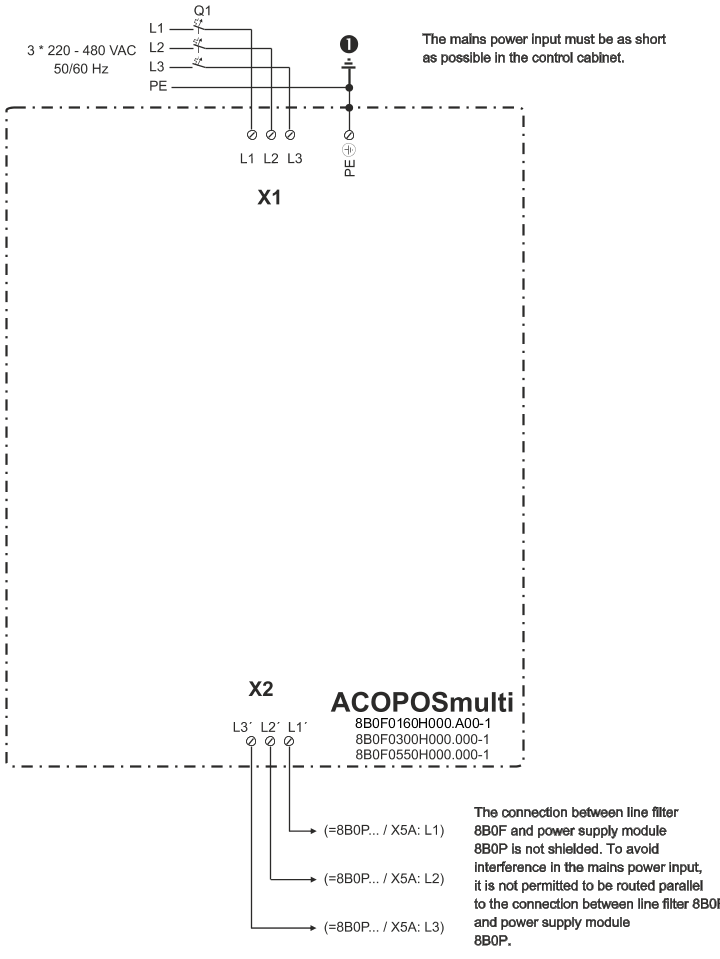

图片: 8B0F线路滤波器 - 地线连接和屏蔽连接
8B0P0110电源模块
图片: 8B0P0220/0440电源模块 - 地线连接和屏蔽连接
8B0P0220/0440电源模块
图片:8B0P0220/0440电源模块 - 接地和屏蔽连接

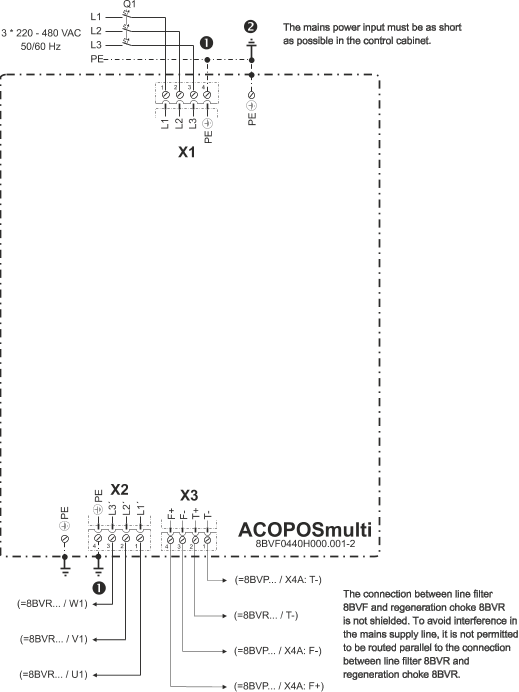

8BVF线路滤波器
图片: 8BVF线路滤波器 - 地线连接和屏蔽连接
8BVP电源模块
图片: 8BVP电源模块 - 接地和屏蔽连接
8BVR 再生扼流圈
图片: 8BVR 再生扼流圈 - 接地和屏蔽连接
8B0C辅助电源模块
图片。 8B0C辅助电源模块 - 接地和屏蔽连接
8BVI 逆变器模块
图片: 8BVI 逆变器模块 - 地线连接和屏蔽层连接
8BVE扩展模块
图片: 8BVE扩展模块 - 接地连接和屏蔽连接
•1. 保护性接地连接（PE）在内部连接到各个模块的外壳。
•2. 由于放电电流增加（>3.5 mA），对于下列ACOPOSmulti模块，第二个保护接地连接是必要的，并且必须与主电源输入的保护接地导体具有相同的截面。
线路滤波器： 8BVF0220H000.000-1, 8BVF0440H000.000-1
电源模块。 8BVP0220Hx00.000-1, 8BVP0440Hx00.000-1
•3. 两个触发器输入仅在内部进行了约50μs的过滤。请确保电缆屏蔽层正确接地。为此可以使用可选的8SCS002.0000-00屏蔽组。
•4. 电缆屏蔽必须连接到屏蔽连接器上。
•5. ACOPOSmulti插入式模块在插入模块槽时自动与外壳接触。
ACOPOSmulti模块上的开放式模块槽可以用B&R提供的可选8SCS005.0000-00屏蔽组来关闭。用于关闭ACOPOSmulti SafeMOTION变频器模块上的开放式模块槽的标准屏蔽组是8SCS005.0000-00。
•6. 用DSUB连接器进行电缆连接。
电缆屏蔽必须使用为此提供的夹子在金属或金属镀层的DSUB外壳中大面积地固定。必须拧紧DSUB外壳上的紧固螺钉。

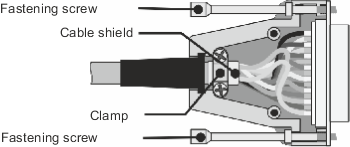

图片: DSUB外壳中的电缆屏蔽层
用端子连接电缆
电缆屏蔽必须使用可选的屏蔽套件 8SCS002.0000-00 连接到 ACOPOSmulti 模块的外壳。
用RJ45连接器的电缆连接
电缆屏蔽层的额外接地提高了 EMC 抗性。应在两边、大面积和靠近连接器的地方进行接地。B&R提供的可选8SCS002.0000-00屏蔽组可用于ACOPOSmulti模块上。

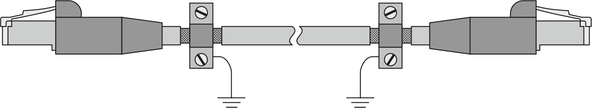

图片: RJ45公连接器 - 电缆屏蔽层的接地
信息
当使用B&R POWERLINK电缆进行POWERLINK网络布线时，不需要对电缆屏蔽层进行额外的接地，以确保符合EN 61800-3标准的抗干扰性能!
•7. 电缆屏蔽层可以使用B&R提供的可选屏蔽套连接到ACOPOSmulti模块外壳。
•8. 在电机侧，电机线的电缆屏蔽层通过电机连接器连接到电机外壳，并通过机器连接到地面。
•9. 编码器线的电缆屏蔽层必须通过编码器连接器连接到电机侧的电机外壳，随后通过机器连接到地电位。
对于外部编码器，编码器电缆的屏蔽层必须通过编码器连接器连接到编码器一侧的机器上，然后再连接到地电位。
