被动式电源

8B0P0110，不带8B0C辅助电源模块

uebersicht erdung_schirmung_passive leistungsversorgung_8b0p0110

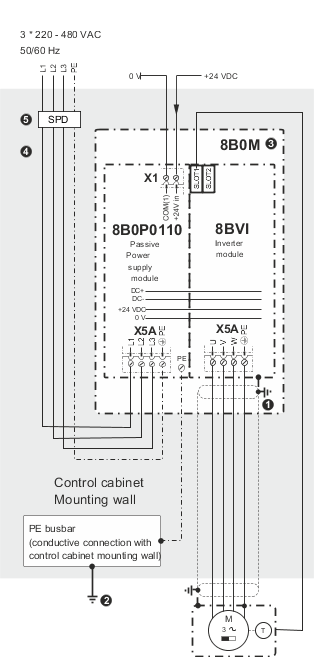

图片: ACOPOSmulti驱动系统的接地/屏蔽概述（无源电源8B0P0110不含8B0C辅助电源模块）。

1)	通过模块特定的屏蔽组件组进行屏蔽连接。
2)	中央接地点。
3)	8B0M安装板，与控制柜安装墙大面导电连接。
4)	主电源输入必须在控制柜内保持尽可能短的距离。
5)	仅供在加拿大使用。瞬态浪涌抑制器应安装在本设备的线路侧，其额定电压为277V（相对地），480V（相对相），适用于III类过电压，并应提供额定冲击耐受电压峰值4kV的保护。

uebersicht erdung_schirmung_passive leistungsversorgung_8b0p0110_8b0c

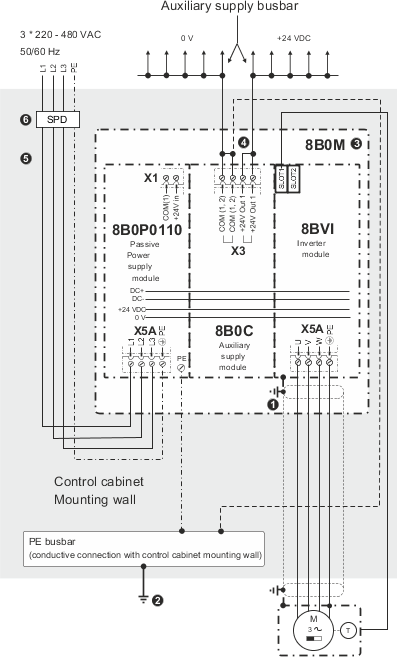

图片: ACOPOSmulti驱动系统的接地/屏蔽概述（无源电源8B0P0110与8B0C辅助电源模块）。

1)	通过模块特定的屏蔽组件组进行屏蔽连接。
2)	中央接地点。
3)	8B0M安装板，与控制柜安装墙大面导电连接。
4)	B&R建议将连接器X3上的两个COM连接（1，2）接地，以实现质量和地电位之间的确定关系。
5)	主电源输入必须在控制柜内保持尽可能短的距离。
6)	仅供在加拿大使用。瞬态浪涌抑制器应安装在本设备的线路侧，其额定电压为277V（相对地），480V（相对相），适用于III类过电压，并应提供额定冲击耐受电压峰值4kV的保护。

uebersicht erdung_schirmung_passive leistungsversorgung

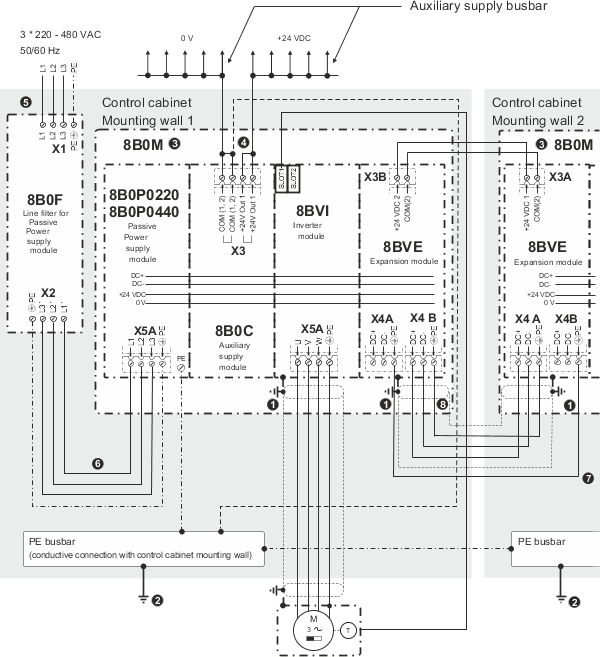

图片: ACOPOSmulti驱动系统的接地/屏蔽概述（无源电源8B0P0220/0440)

1)	通过模块特定的屏蔽组件组进行屏蔽连接。
2)	中央接地点。
3)	8B0M安装板，与控制柜安装墙大面导电连接。
4)	B&R建议将连接器X3上的两个COM连接（1，2）接地，以实现质量和地电位之间的确定关系。
5)	主电源输入必须在控制柜内保持尽可能短的距离。
6)	线路滤波器8B0F和电源模块8B0P之间的连接绝不是屏蔽的。为了避免主电源输入的干扰（❺），主电源输入不允许与线路滤波器8B0F和电源模块8B0P之间的连接平行布线。
7)	7) 必须在两个8BVE扩展模块之间建立一个额外的PE连接，以满足所有使用8BVE扩展模块连接的8B0M安装板上ACOPOSmulti驱动系统主电源连接的必要条件。这种额外的 PE 连接必须使用与扩展电缆中的 PE 线 (Ω) 相同的导线截面（至少 2.5 mm²（带保护的接线）或 4 mm²（不带保护的接线））。

注意！

在 8B0F 线路滤波器和 8B0P 无源电源模块之间不允许连接任何额外的用户/组件!

警告！

ACOPOSmulti驱动系统只允许与专门设计的线路滤波器一起使用。在任何情况下都不允许使用第三方制造商的线路滤波器；有可能对这些线路滤波器或 ACOPOSmulti 驱动系统的组件造成不可修复的损坏。

uebersicht erdung_schirmung_aktive leistungsversorgung

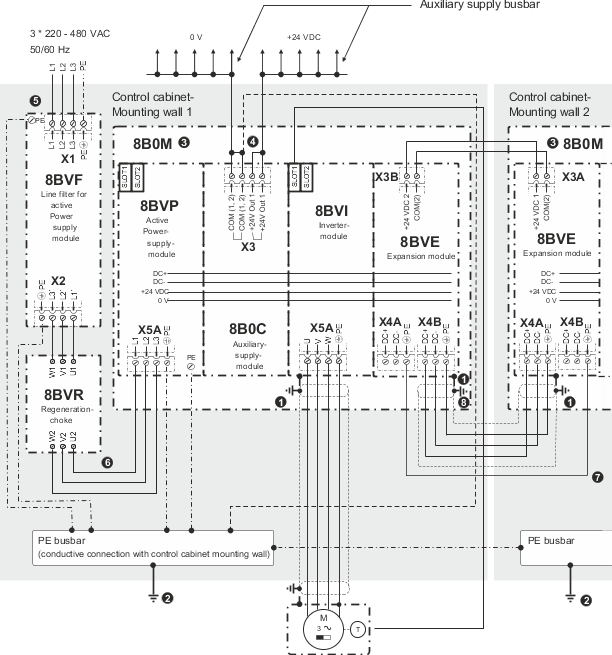

图片: ACOPOSmulti 驱动系统（有源电源）的接地/屏蔽概述

1)	通过模块特定的屏蔽组件组进行屏蔽连接。
2)	中央接地点。
3)	8B0M安装板，与控制柜安装墙大面导电连接。
4)	B&R建议将连接器X3上的两个COM连接（1，2）接地，以实现质量和地电位之间的确定关系。
5)	主电源输入必须在控制柜内保持尽可能短的距离。
6)	线路滤波器8BVF和电源模块8BVP之间的连接绝不是屏蔽的。为了避免主电源输入的干扰（❺），主电源输入不允许与线路滤波器8BVF和电源模块8BVP之间的连接平行布线。
7)	7) 必须在两个8BVE扩展模块之间建立一个额外的PE连接，以满足所有使用8BVE扩展模块连接的8B0M安装板上ACOPOSmulti驱动系统主电源的必要条件。这种额外的 PE 连接必须使用与扩展电缆中的 PE 线 (Ω) 相同的导线截面（至少 2.5 mm²（带保护的接线）或 4 mm²（不带保护的接线））。

注意！

在 8BVF 线路滤波器、8BVR 再生电抗器和 8BVP 电源模块之间不允许连接任何额外的用户/组件!

警告！

ACOPOSmulti驱动系统只允许与专门设计的线路滤波器一起使用。在任何情况下都不允许使用第三方制造商的线路滤波器；有可能对这些线路滤波器或 ACOPOSmulti 驱动系统的部件造成不可修复的损坏。!
