在两个 8BVE 扩展模块之间必须建立一个额外的 PE 连接，以满足所有使用 8BVE 扩展模块连接的 8B0M 安装板上 ACOPOSmulti 驱动系统主电源连接的必要条件。这种额外的PE连接必须使用与直流连接所用的PE线相同的导线截面（至少2.5 mm²，带保护的接线，或4 mm²，不带保护的接线）。
信息
如果8BVE扩展模块之间的X4连接器的布线是用截面为10 mm²或更大的铜线进行的，则不需要额外的PE连接。
PE连接必须始终在ACOPOSmulti驱动系统中第一个和最后一个8BVE扩展模块之间进行。

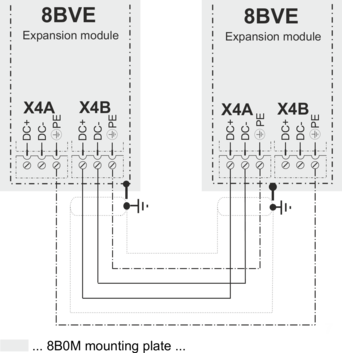

2个8BVE扩展模块之间的直流连接
图片: 2个8BVE扩展模块之间的直流连接

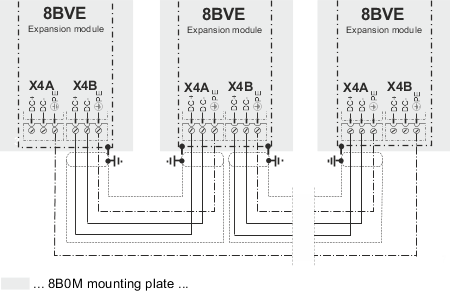

8BVE扩展模块之间的直流连接
图片: 8BVE扩展模块之间的直流连接
两个8BVE扩展模块与8CVI变频器模块的连接
变体1：8CVI变频器模块与两个8BVE扩展模块连接
图像: 8CVI变频器模块与两个8BVE扩展模块的连接

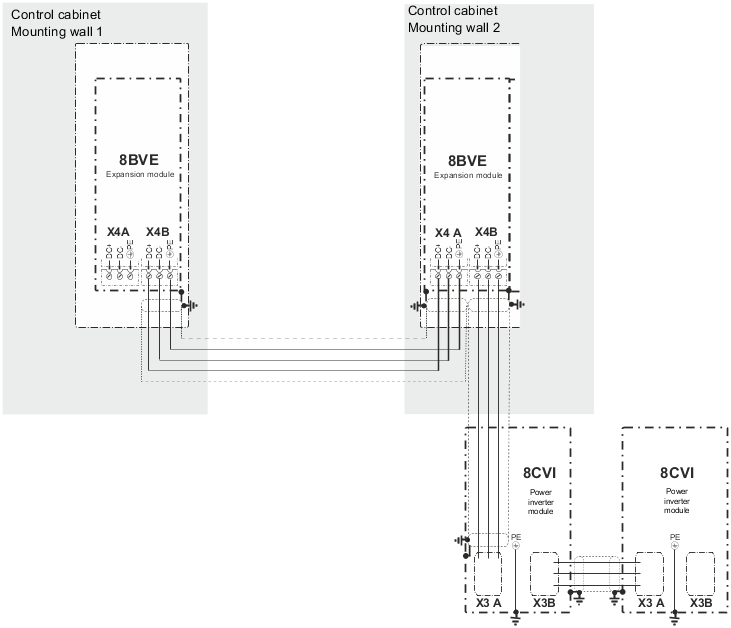

变体2：8CVI变频器模块与最后一个8BVE扩展模块相连
图片: 8CVI变频器模块连接到最后一个8BVE扩展模块
